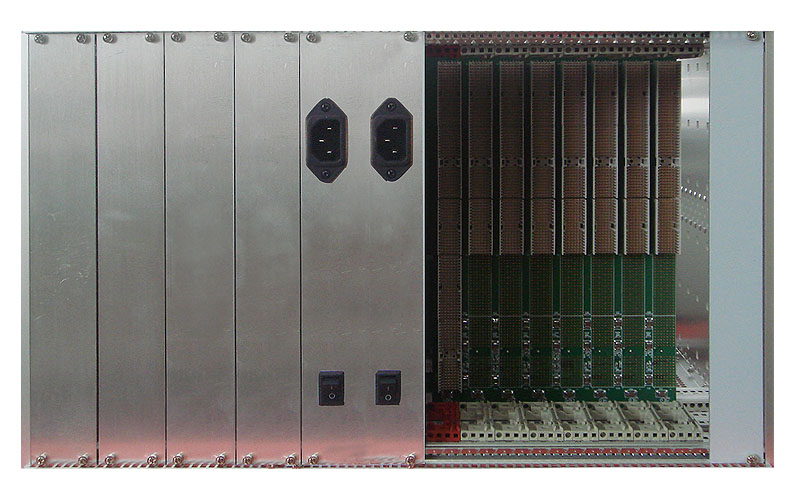

CPCI机箱MIC-6008
![](upload/20234614384459707.jpg)
![](/upload/image/20230406/20230406143833103310.jpg)
带CPCI电源的6U高度,8个6U插槽CompactPCI上架式机箱
主要特点
· 6U高,8插槽,支持6U板卡
· 支持前后出线
· 支持1+1(250W+250W)热插拔冗余AC CPCI电源模块
· 支持H. 110CT总线或非CT总线应用
· 支持光驱扩展(可增配)
· 支持底部超薄风扇扩展(可增配)
概述
MIC-6008是作为新型的面向高性能应用的CompactPCI平台19英寸上架式机箱。在6U高的机箱内提供了8个CPCI插槽。在测控,车载,网络等应用中,MIC-6008提供了非常实用和弹性的空间,可以提供多种无源底板应用解决方案。在紧凑空间和环境中,提供一个3.5寸仓位扩展,使系统的维护更容易;提供2个底部风扇的扩展,提高了系统负荷的能力。
规格
背板
结构
铝型材机框,8槽背板,包括一个系统槽及7个扩展槽
PCI总线
32bit/33MHz, 64bit/66MHz,
扩展总线
支持 TP背板;可选支持CT BUS
V I/O电压
+3.3V/+5V可选
散热系统
风扇
超薄风扇2个,底部导轨下扩展。
电源
输入
100V~254V交流电输入,工频50Hz~60Hz或直流 -36 ~ -72V
输出
250W +250W 1+1冗余, 支持PFC
最大负载
+3.3V@36A +5V@50A +12V@10A -12V@1A
最小负载
+3.3V @0A +5V@ 2A +12V @0A -12V @0A
MTBF
100,000小时@25℃℃
环境
操作温度
0-50℃
存储温度
-40-85℃
相对湿度
10-95%@60℃ 无凝结
海拔
0-3048米 (运行) 0-12190米(存储)
冲击
10G(运行) 30G(存储)
振动
1.0Gms(运行)(50-500Mhz)
外观
尺寸
不包括安装把手 :W*H*D482.6(不含法兰423)x265.9x320mm
重量
13kg
兼容
标准
兼容PICMG 2.0 R3.0;PICMG2.1R2.0规范
备选型号
MIC-6008-TP
6U高8槽背板 支持RIO 支持冗余AC CPCI电源模块
MIC-6008-TPF
6U高8槽背板 支持RIO 支持冗余AC CPCI电源模块 支持扩展光驱支持扩展风扇
MIC-6008-CT
6U高8槽背板 支持RIO 支持冗余AC CPCI电源模块 支持H.110 CT BUS
