MIC-3036B

发表时间:4/6/2023 2:37:10 PM阅读次数:662

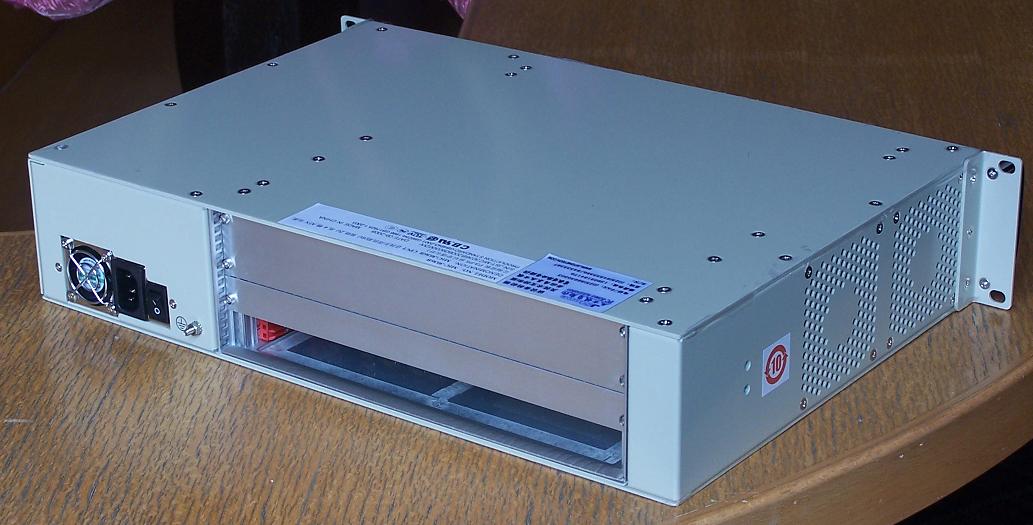

MIC-3036B 2U4槽cPCI加固机箱

MIC-3036B 系统平台采用符合PICMG 规范的2U 19”标准欧式插箱,可以方便地安装在19”标准机架上。兼容标准的欧式板卡结构,最大可支持4 块水平安装的6U x 160mm 前插卡和4 块水平安装的6U x 80mm 后插卡。前插卡的左侧和右侧都安装有风扇,迫使空气自左向右流动,实现散热功能。前插卡的右侧可以安装3U x 160mm 的系统监控模块和电源模块全模块化的结构设计,方便了系统的安装和维护。周密的EMC 设计满足了高可靠性系统的工作要求

功能与特点

MIC-3036B CPCI 系统平台是一款符合PICMG 规范的CPCI 通用产品平台,具有如下的功能和特点:

l 标准的2U 19 ”欧式机箱,机架式安装,兼容性强;

l 高密度、高容量设计,最大可支持4 块水平安装的6U x 160mm 前插卡和4 块水平安装的6U x 80mm 后插卡;

l 可快速装卸的全模块化结构,支持热拔插,方便安装与维护;

l 双电源全冗余系统设计,输入/输出过流/过压保护,自动负载均衡;

l 完善的EMC 设计,良好的散热系统,高可靠的连接方式,环境适应能力极强;

主要物理参数

外型尺寸:宽438mm X 高88m X 深309mm   重量:5.5kg   颜色:铝本色

工作环境

工作温度:0 ℃~+70 ℃  工作电源:90~264Vac ,47~63Hz

气候条件:IEC 68/1:25/085/21 运输和储藏温度:-20 ℃~+85 ℃

运输和储藏气候条件:IEC 68/1:25/085/21.-

背板

1MIC-3036B CPCI 系统平台可以根据用户需求,采用6U4 槽背板。背板上可根据需要携带CPCI 、H.110 、PSB 或用户自定义总线。

2)正视机箱,从下至上为主系统槽、扩展槽,P3--P5背板要前后穿透;

3)背板物理尺寸:6U(262 mm) x 4SLOT(80mm),厚度3.8mm ,10 层PCB结构。

4)阻抗特性:65ohm ±10%(一般信号),100ohm ±10% (差分信号)

5)供电方式:ATX 电源插座,通过电源转接电缆连接到电源背板上,最大电压降,<20mV

6)前插卡:MIC-3036B CPCI 系统平台所使用的前插卡可根据用户要求自行设计或选购,但必须符合背板信号定义和PICMG 规范的机械结构标准。-

7)后插卡:MIC-3036B CPCI 系统平台所使用的前插卡可根据用户要求自行设计或选购,但必须符合背板信号定义和PICMG 规范的机械结构标准。

电源模块

MIC-3036B CPCI 系统平台所使用的电源系统是符合PICMG2.11 R1.0 的标准CPCI 电源模块,物理尺寸为3U x 8HP x 171.73mm ,采用高性能的PCIH47连接器,双模块冗余结构。2U 高通风CPCI 系统平台的电源系统为交流输入电源。

交流输入电源:型号 321125001  功率 250W

工作电压 90~264Vac  工作频率 47~63Hz  工作效率 78%~79%  输出电压/最大输出电流 +5V/33A +3.3V/33A  +12V/5.5A  -12V/1A
