CPCI主板

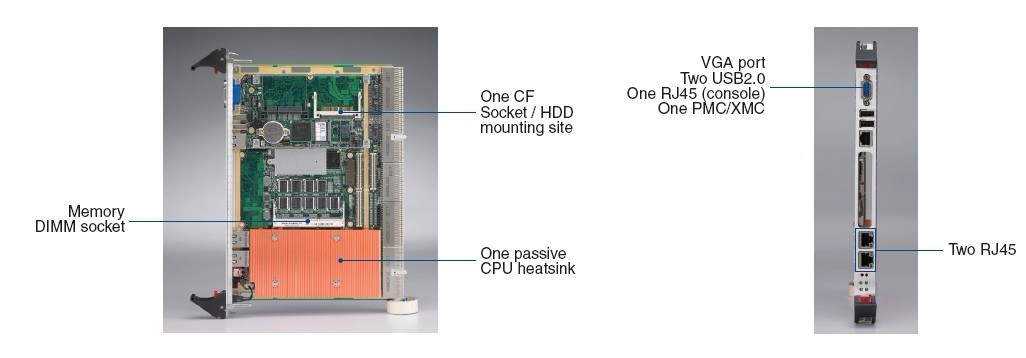

CPCI-QM67

发表时间:4/6/2023 11:21:06 AM阅读次数:179


特性

l 支持第二代 Intel? Core™ i3/i5/i7 处理器以及集成双独立显示控制器的 Intel? QM67 PCH

l 最大16 GB (DDR3 1066/1333) ECC内存 (最大8GB板贴,SO-UDIMM内存插槽 x1,支持扩展8GB)

l 最优化的单槽 SBC 支持 2.5" SATA-III HDD/CompactFlash插槽

l 支持TPM,2x SATA 接口,4x USB 2.0 接口,1x DVI/VGA port,2x RS-232接口,1x PS/2 接口,PCIe x4总线到后IO(RTM)

l 6x 千兆网卡支持 PICMG 2.16, 前端和后端出线l PICMG 2.16 R1.0, PICMG 2.1 R2.0, PICMG 2.6 R1.0


简介

CPCI-QM67 使用英特尔第二代Sandy Bridge 32 纳米工艺,支持多核心i3/i5/i7 处理器最高达2.2GHz,以及4M 的L2 缓存,CPCI-QM67 刀片CPU 增强技术能显著提升CPU 计算性能,并支持最新的虚拟化技术。通过板贴焊接和SODIMM 插槽可以扩展到最大16GB ECC DDR3 内存。支持在最苛刻的高性能或虚拟机环境下的应用,每个虚拟机支持高达4GB内存。双通道设计和高达1333MHz 速度,增加高速缓存容量以及最新优化缓存算法,保证最大内存吞吐效率。通过性能强大的英特尔QM67 芯片组,这些新处理器可以利用高达5GT/s 的I/O 性能,提供更高效的DMI 和PCIe 接口。板载XMC/PMC 接口通过PCIe x8 gen.2 可以支持高速设备,如MIC-3666 双万兆XMC 网卡。SATA -Ⅲ支持高达6Gbps 的I/O 和最新的存储技术,可以充分发挥高速固态硬盘的性能。6 个千兆网卡可以支持PICMG 2.16,前方和后方出现,确保最好的网络连接性能。

处理器集成的增强图形引擎(HD3000)比前一代产品提供两倍的性能。随着双独立显示支持,CPCI-QM67 是一个苛刻工作站应用的理想选择。 CPU 集成RASUM 功能,而芯片组结合PICMG 2.9 功能,基于IPMI 的管理,使的CPCI-QM67成为具有高可用性和可靠性的刀片计算引擎。RIO-3315 的RTM 模块支持一个PS/2 键盘和鼠标接口,两个USB 接口,两个RS – 232 接口,两个SATA 接口,一个DVI/VGA 接口和2 个千兆以太网端口。如果SATA 磁盘驱动器和QM67 支持的SATA RAID 不符合性能和可靠性要求,可选用RIO-3315 带SAS 版本,4 端口SAS 控制器可以支持RAID 和冗余备份功能。

规格表

处理器系统

CPU Intel® 第二代 Core™ i3/i5/i7 最高到 2.2 GHz (4MB L2 cache)

I/O Hub Intel® QM67

BIOS 带冗余功能的 AMI 8MByte SPI flash



CompactPCI 接口

J1 连接器 32-bit PCI local bus   J2 连接器 64-bit PCI local bus   J3 连接器 PICMG2.16 + RTM area

J4~J5 连接器 RTM area   XMC/PMC 插槽 PCIex8 PCI Gen2 (5GT/s) 64-bit/66 MHz



内存

技术 DDR3 1066/1333 MHz, 双通道支持 ECC,最大容量 最大 16 GB (8 GB 板载, 8 GB 插槽扩展),插槽 SODIMM x1



图形

控制器 Intel® 集成图形控制器 HD3000 (双独立显示),VRAM 动态,分辨率 Up to 2048 x 1536, 64k colors at 75Hz



以太网

控制器 5x Intel® 82574L 千兆以太网控制器 (on PCIe x1 channel)

接口 10/100/1000Base-TX Ethernet

I/O PICMG 2.16 and RJ-45 x2 (RTM 后传输板), RJ-45 x1 前面板)

控制器 1x Intel® 82579LM 千兆以太网控制器

接口 10/100/1000Base-TX Ethernet

I/O RJ-45 前面板)



存储

Mode SATA-III

Channels Onboard SATA-III connector

Mode SATA-II

Channels 2 channels to RTM 1 channel to CFast socket

Mode SATA-II to IDE

Channels 1 channel to CompactFlash socket



前I/O

USB2.0 2 type A,COM 1 RS232 on RJ45,LAN 2 10/100/1000 Mbps on RJ45 x1

前面板 LEDs 蓝/黄for 热插拔/HDD, x1 绿 for 主/从模式, x1 黄 BMC 心跳, x1 绿 for 电源按钮 CPU reset 按钮



后I/O

USB2.0 4 ports,COM 2 ports,LAN SATA 2 ports 2 SATA-II,PCIe 1 PCIex4



其他 PS/2 for keyboard & mouse, DVI/VGA

看门狗 Output Interval 本地 Reset 和可编程中断 1s ~ 255s

硬件监控 HWM NCT6776F

BMC 控制器 Renesas H8S 2167, IPMI v2.0 compliant

操作系统 兼容 Windows® XP/2000, Linux, VxWorks 6.4 (on request)



电源 Configuration TDP 4 GB memory onboard 52 W



物理尺寸 Dimension 160.0 x 233.35 mm



Operating Non-operating

温度 0 ~ 55° C (32 ~ 122° F) -40 ~ 85° C (-40 ~ 185° F)

环境

湿度 95 % @ 40° C, 无凝结 95 % @ 60° C,无凝结

震动 (5-500 Hz) 2 Grms (无板载 2.5" SATA HDD) 3.5 Grms

冲击 20 G (无板载 2.5" SATA HDD) 50 G

海拔高度 4,000 m 10,000 m



控制

Conformance FCC Class A, CE,

NEBS Level 3 RoHS Designed to meet GR-63-Core and GR-1089-Core

遵从 标准 PICMG2.0 R3.0, PICMG2.1 R.0, PICMG2.9 R1.0, PICMG2.16 R1.0
